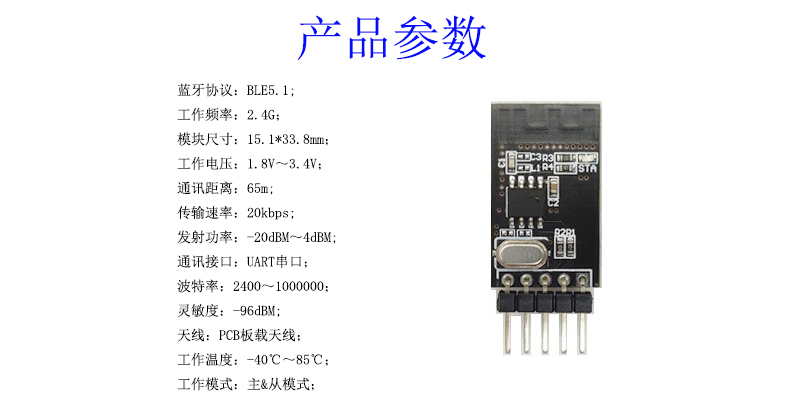

TD601藍牙模塊是拓達近期推出的一款藍牙數傳方案產品，此模塊同時支持藍牙BLE和SPP協議，此模塊的特點，主要有：主從一體，自定義UUID，支持BLE低功耗模式。模塊具體信息如下：

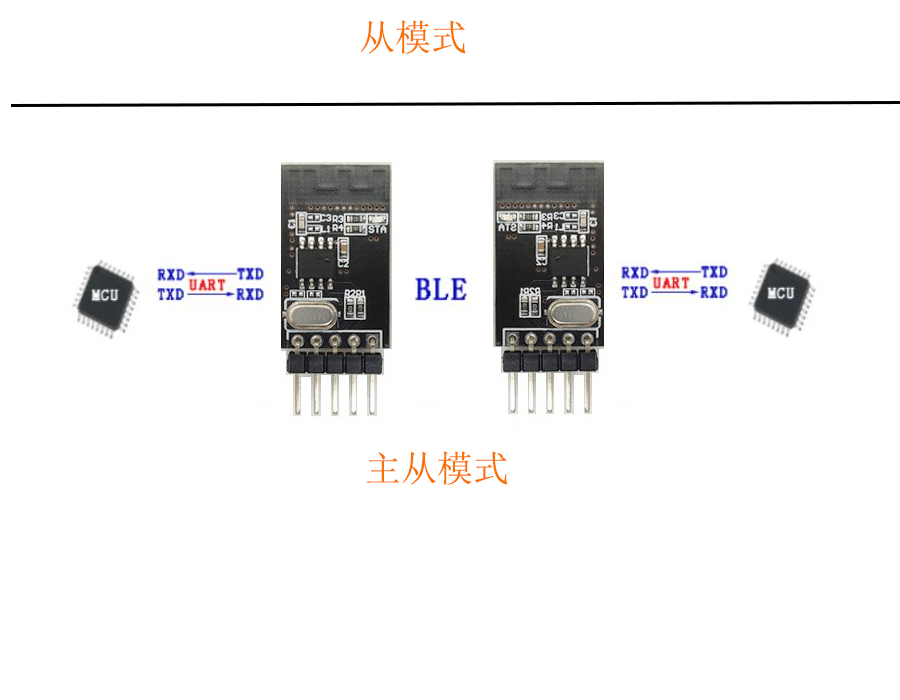

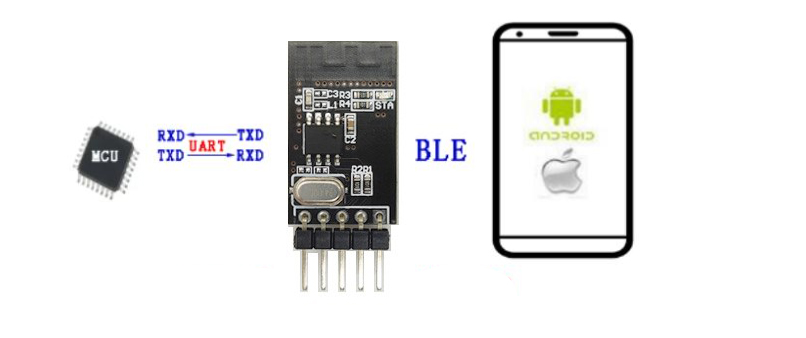

主從連接示意圖：

此模塊使用的是拓達藍牙透傳芯片TD5322A，藍牙5.1版本，芯片的優點是尺寸小（SOP-8封裝），性能強，價格低，以及簡單明了的透傳和串口 AT 控制功能，大大降低了其它電子產品增加藍牙功能的開發難度和成本。

芯片特點：

傳輸距離：>50m(具體跟RF射頻發射功率與天線設計有關)；

傳輸速率：BLE 15kbps，SPP 20kpbs;

連續發數據功耗：5.1mA，廣播可連接功耗：120uA(廣播間隔為1S時)；

支持BLE低功耗模式；

內置高性能32位 MCU;

支持SPP和BLE協議；

供電電壓：1.8～3.4V；

工作溫度范圍：-40℃～+85℃；

支持自定義UUID;

工作模式：主與從模式。

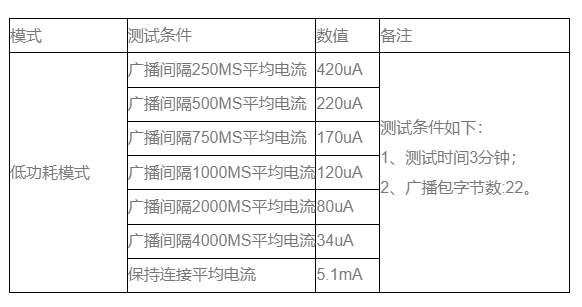

功耗方面，此芯片支持低功耗工作模式。在低功耗模式下，芯片功耗實測數據如下：

注：廣播間隔設置大小除了影響功耗大小，同時會直接影響與APP的連接速度，請合理設置對應的值。

拓達藍牙透傳芯片TD5322A已在智能門鎖、電表、打印機、智能家居等行業已經是十分普遍運用了，如需了解更多方案應用，點擊聯系我們。
